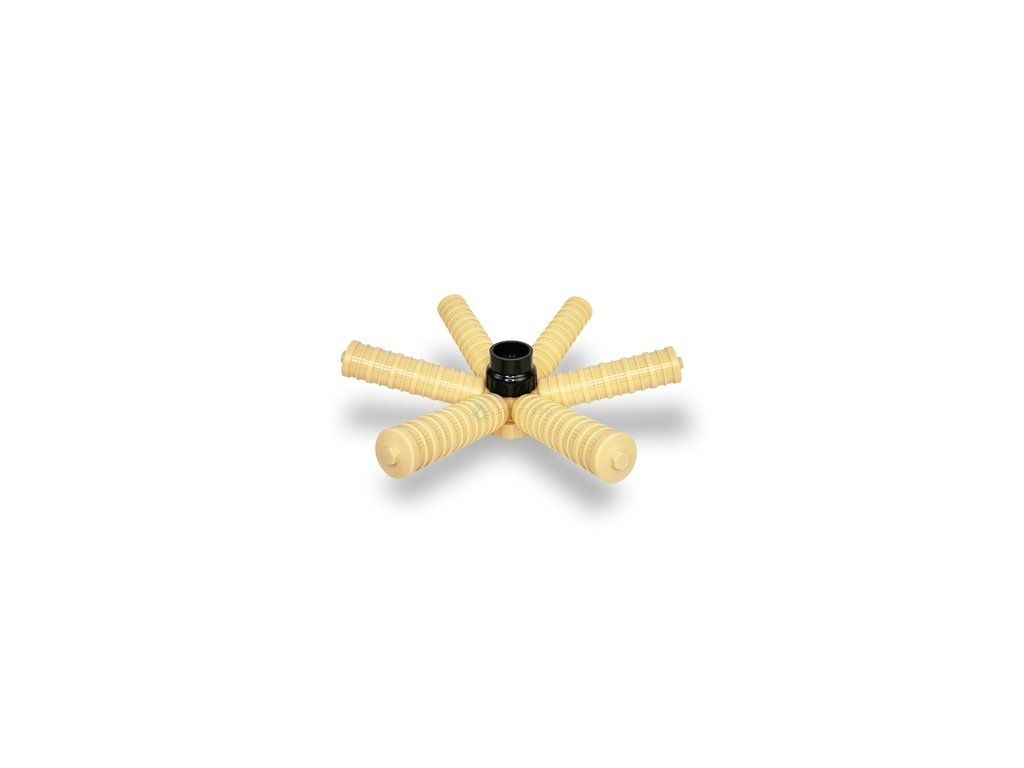

Collettore di distribuzione inferiore d50, a 6 bracci - 18-21

Collettore di distribuzione inferiore a 6 bracci d50 con dimensione delle fessure 0,25 mm per serbatoi autoclave a membrana con diametro da 18" a 21". La portata del collettore a una perdita di carico Δp di 0,2 bar è 16 m³/h.

Collettore di distribuzione inferiore a 6 bracci d50

Il collettore di distribuzione inferiore fa parte del sistema interno di distribuzione del serbatoio autoclave a membrana dell'impianto di trattamento acqua. L'esecuzione a 6 bracci garantisce la distribuzione dell'acqua all'interno del serbatoio autoclave.

Questa variante d50 è adatta per serbatoi autoclave a membrana con diametro da 18" a 21". La dimensione delle fessure del collettore è 0,25 mm e la portata a una perdita di carico Δp di 0,2 bar è 16 m³/h.

Dati tecnici

• Tipo: collettore di distribuzione inferiore
• Esecuzione: a 6 bracci
• Numero di bracci: 6
• Dimensione delle fessure: 0,25 mm
• Serbatoi autoclave a membrana adatti: 18"–21"
• Portata a Δp 0,2 bar: 16 m³/h
• Misura A: 370 mm
• Misura B: 136 mm
• Misura C: 53 mm
• Codice articolo: 306-50-TM-0,25

Applicazione

Il collettore di distribuzione inferiore d50 è adatto per i sistemi interni di distribuzione dei serbatoi autoclave a membrana degli impianti di trattamento acqua. Questa variante specifica è adatta per serbatoi autoclave a membrana con diametro da 18" a 21".

Nella scelta del collettore di distribuzione inferiore è necessario tener conto delle dimensioni del serbatoio autoclave a membrana. All'interno dei collettori di distribuzione inferiori d50 a 6 bracci sono disponibili varianti separate per diversi diametri dei serbatoi autoclave a membrana.

Domande frequenti

Per quali serbatoi autoclave a membrana è adatto questo collettore di distribuzione inferiore?

Questa variante è adatta per serbatoi autoclave a membrana con diametro da 18" a 21".

Quanti bracci ha il collettore?

Il collettore di distribuzione inferiore ha 6 bracci.

Qual è la dimensione delle fessure?

La dimensione delle fessure è 0,25 mm.

Qual è la portata del collettore di distribuzione inferiore?

La portata a una perdita di carico Δp di 0,2 bar è 16 m³/h.

Quali sono le dimensioni del collettore?

Le dimensioni indicate nel disegno tecnico sono A = 370 mm, B = 136 mm, C = 53 mm e D = 50 mm.

È questa variante adatta anche per serbatoi autoclave a membrana da 13"–16"?

No. Questa variante è adatta per serbatoi autoclave a membrana con diametro da 18" a 21". Per serbatoi da 13"–16" è disponibile una variante separata del collettore di distribuzione inferiore d50 a 6 bracci.

Se non è sicuro del collettore corretto per il Suo serbatoio autoclave a membrana, può contattarci e Lo aiuteremo a scegliere la variante adatta.
