SET Jadromodul AM102/1120+M370+M91

Descrizione dettagliata del prodotto

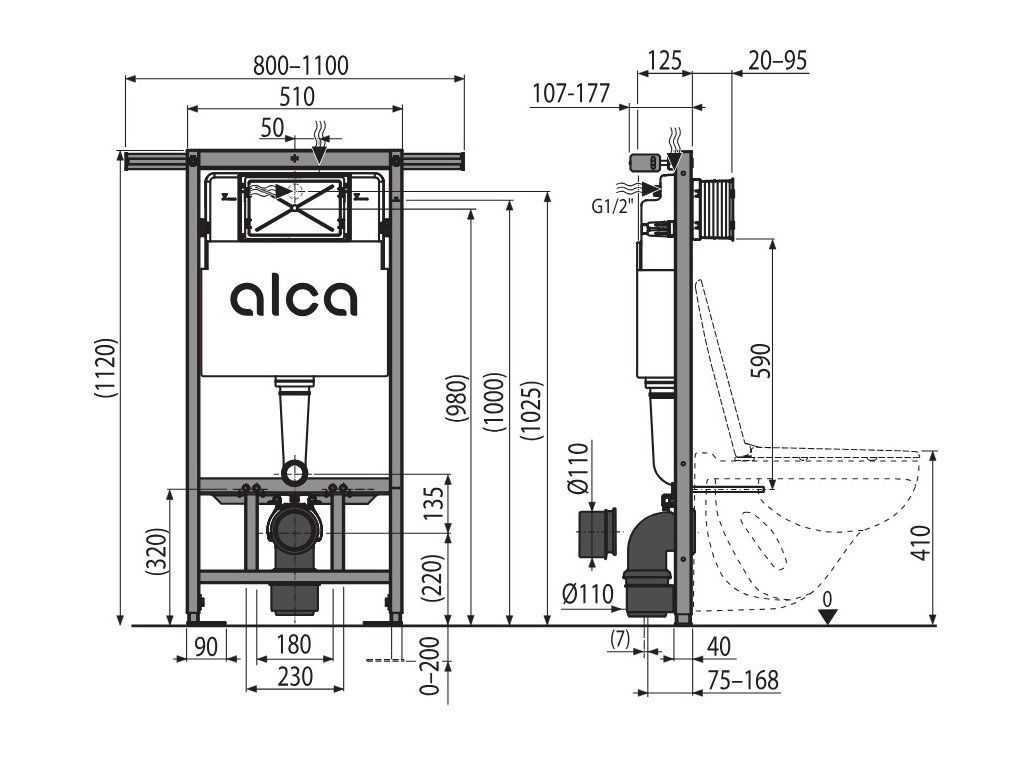

• sistema di installazione a muro per installazione asciutta, AM102/1120, con dosatore per tavolette WC

Utilizzo:
Per WC a muro
Per ristrutturazioni di nuclei abitativi
Per installazione tra due pareti
Per installazione in costruzioni in legno
Per spessori di pavimento 0-200 mm
Per montaggio WC a muro con distanza di connessione 180 mm o 230 mm

Caratteristiche:
Piedi regolabili con blocco in 8 posizioni da 0-200 mm
Meccanismo scorrevole per il supporto di scarico in 8 posizioni a distanza 0-93 mm
Valvola angolare con possibilità di collegamento al sistema tubolare Mepla
Carico trasmesso lateralmente alle pareti mediante traversa di espansione regolabile da 830-1200 mm
Il modulo installato è rivestito con lastre di gesso cartonato e non sono necessari ulteriori elementi di rinforzo o fissaggio
Costruzione isolante in polistirene che previene la condensa sulla superficie del serbatoio e smorza le vibrazioni trasmesse dal serbatoio alla struttura edilizia
Preparazione per il collegamento del supporto con passo filettatura 1/2" per sedute e docce bidet
Doppio scarico, regolabile in modo indipendente con riserva igienica
Opzione di installazione di un sistema di scarico a distanza o a sensore
Compatibile con tutti i pulsanti di comando Alcaplast
Il serbatoio è realizzato in un unico pezzo, garantendo una 100% impermeabilità
Alimentazione dell'acqua da dietro/da sopra al centro
Lavori di assistenza tecnica senza l'uso di utensili
Coperchio di accesso all'assistenza tecnica semplifica l'installazione e impedisce l'ingresso di umidità e sporco
Profondità di installazione regolabile da 20-95 mm
Profondità costruttiva 125 mm
Materiale della struttura portante: metallo verniciato con vernice a polveri

Contenuto della fornitura:
Struttura portante autoportante con traversa di espansione per fissaggio tra le pareti 830-1200 mm
Filettatura 1/2" per il collegamento dell'acqua con valvola angolare integrata Schell 1/2-3/8"
Set di fissaggio: vite Ø8x60 - 4 pz, tassello Ø12 - 4 pz
Vite meccanismo 2 pz
Materiale di fissaggio per fissaggio del cassetto WC: asta filettata M12 - 2 pz, rondelle - 4 pz, copertura - 2 pz, dado - 2 pz, protezione filettatura - 2 pz
Curva di scarico HT90/110 polietilene, PE-HD
Guarnizione di alimentazione, uscita in polipropilene, inserto in velluto
Guarnizione di scarico, giunto in polipropilene, guarnizione giunto
Set di coperture di installazione per la protezione degli orifizi di collegamento durante l'installazione del sistema
Coperchio di assistenza tecnica facilmente tagliabile

Parametri tecnici:
Collegamento dell'acqua da dietro o da sopra mediante fori di montaggio G1/2"
Intervallo di pressione funzionale dell'acqua 0,05-0,8 MPa
Intervallo di pressione raccomandato dell'acqua 0,3-0,5 MPa
Scarico grande 6-9 l
Scarico piccolo 2,5-3,5 l
Impostazione standard dello scarico grande 6 l
Impostazione standard dello scarico piccolo 3 l
Riserva igienica 3 l
Capacità d'acqua nel serbatoio 9 l

• pulsante di comando in plastica bianca per sistemi di installazione a muro, M370

Caratteristiche:
Doppio scarico meccanico
Compatibile con tutti i sistemi di installazione a muro e serbatoi Alcaplast
Finitura superficiale: bianca
Materiale: plastica

• pannello isolante per WC a muro e bidet, M91

Utilizzo:
Per WC a muro e bidet a muro
Per livellare le irregolarità tra l'arredamento e il rivestimento
Per installazione di ceramica con collegamento 180 mm e 230 mm

Caratteristiche:
Interruzione del trasferimento delle vibrazioni tra il muro e l'arredamento
Senza effetto di memoria
Facilmente tagliabile nella forma dell'oggetto da incassare.
Materiale: XPLE
