filetto

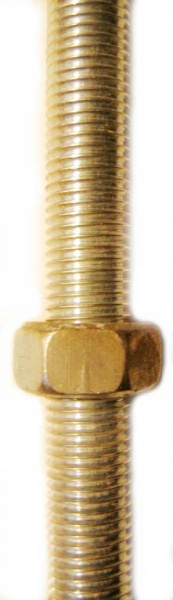

Filettatura è elemento tecnico componenti meccanici, il cui forma è definita dalla superficie filettata. La superficie si forma avvolgendo profilo sul cilindro lungo spirale con un passo definito.

La filettatura può essere:

• Destra (comune)
• Sinistra

• Interna (rondella)
• Esterna (vite)

• Monodente
• Polidente

• Tagliata
• Modellata (rotolata)

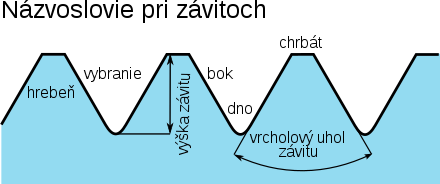

Nomenclatura

• Superficie filettata - superficie, che si è formata con il movimento del profilo filettato, dove ogni suo punto descrive una spirale, dove lo spostamento assiale in una rotazione è uguale perpendicolare proiezione del profilo filettato sull' asse, o multiplo di questa lunghezza intero.
• Spirale - linea, che si forma punto con una rotazione uniforme intorno all' asse fissa e contemporaneamente uniformemente si sposta lungo di essa.
• Profilo filettato - curva immaginaria (linea spezzata), che è limitata da due punti equidistanti che si trovano su una parallela all'asse filettato. I suoi vertici sono di solito smussati o arrotondati.



Classificazione delle filettature in base al profilo e al passo

Filettatura metrica (M), angolo del vertice 60°

• • Filettatura metrica fine
• Filettatura Whitworth (W), angolo del vertice 55°, le dimensioni si esprimono in pollici (inch), introdotto da Whitworth 1841
  • Filettatura Whitworth con gioco al vertice
• Filettatura tubolare (G), angolo del vertice 55°, le dimensioni in pollici, utilizzate dagli installatori
  • Filettatura tubolare conica (G kon), (introdotto da Whitworth nel 1841)
• Filettatura arrotondata (Rd), utilizzata ad esempio nei tiranti di congiunzione dei vagoni
• Filettatura Edison (E), utilizzata ad esempio nelle lampadine
• Filettatura trapezoidale isometrica (Tr) angolo del vertice 30° (negli USA 29°) o anche trapezoidale, utilizzata nelle macchine utensili
  • Filettatura trapezoidale non isometrica (S)
• Filettatura per cingoli (Pg), angolo del vertice 80°, utilizzata nei passaggi dei cavi
• Filettatura quadrata - sezione del filetto è un quadrato
• Filettatura Loewenherz - angolo del vertice 53°8' - utilizzata in Germania nel 19° secolo, l'angolo del vertice corrisponde a un triangolo equilatero con altezza uguale alla base.
• Filettatura Sellers - utilizzata fino all'inizio del 20° secolo negli USA
• Filettatura americana grossa (introdotto nel 1922)
• Filettatura americana fine ASME - (introdotto nel 1907)
